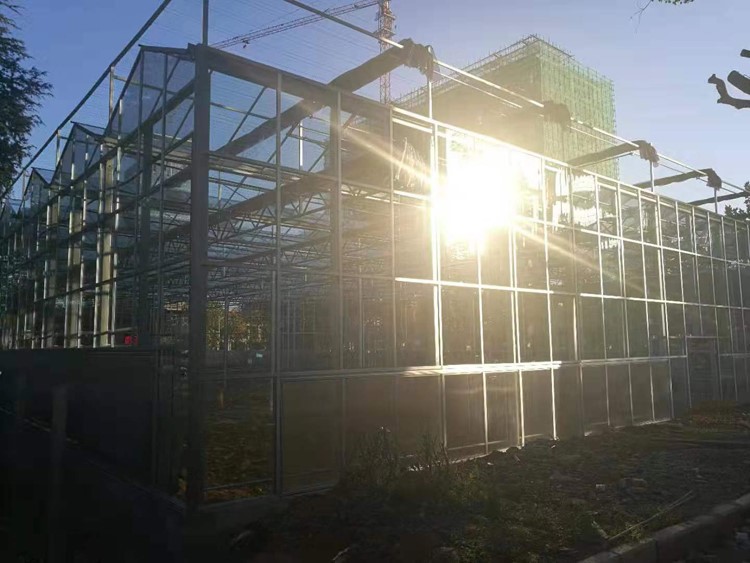

Co to jest inteligentna szklarnia

Inteligentna szklarnia to ogólny termin (nie profesjonalna nazwa) dla holenderskich szklarni w stylu Venlo i innych szklarni z inteligentnymi systemami sterowania. Ogólnie odnosi się do inteligentnej szklarni, której główną strukturą jest szklarnia w stylu holenderskim Venlo (podwójne nachylenie, kalenica w jodełkę) jako nuta, pokryta izolacją ze szkła lub płyty PC, wyposażona w bogate wyposażenie, takie jak system osłon przeciwsłonecznych, system chłodzenia, system wymuszonej wentylacji, system naturalnej wentylacji, system ogrzewania, system oświetlenia, inteligentny system sterowania, system nawadniania zraszającego, system Miaosong oraz inne zaawansowane urządzenia i urządzenia znacznie poprawiły efektywność zarządzania produkcją, zwłaszcza dodanie inteligentnego systemu sterowania Internetu przedmiotów, dzięki czemu efektywność zarządzania inteligentną szklarnią jest bardziej wydajna Jest dokładniejsza i zmniejsza trudności techniczne oraz próg zarządzania szklarnią. Należy zaznaczyć, że jeśli do „inteligentnej szklarni” nie dodano inteligentnego systemu sterowania IoT, to jest to po prostu zwykła szklarnia o strukturze „inteligentnej szklarni”.

Skład inteligentnej szklarni

1. Szklarnia

Istnieje wiele rodzajów szklarni, a stopień inteligentnego sterowania, który można zrealizować, jest również różny ze względu na różne formy konstrukcyjne. Szklarnia, w której najłatwiej zrealizować inteligentne sterowanie Internetem Rzeczy, to szklarnia wieloprzęsłowa, która może zapewnić komfortowe i kontrolowane środowisko wzrostu upraw.

2. Wyświetlacz informacyjny

Wyświetlacz informacyjny inteligentnej szklarni IoT jest podzielony głównie na kilka części: (1) Obszar wyświetlania informacji składający się z ekranów LCD wewnątrz szklarni. (2) Wyświetlanie informacji o terminalu PC. (3) Zdalne monitorowanie w czasie rzeczywistym na telefonie komórkowym. Wszystkie te trzy metody wyświetlania zbierają dane za pomocą czujników i kamer w szklarni, aby prezentować dane i sceny na miejscu, co jest wygodne w zarządzaniu i obsłudze.

3. Czujnik

Czujniki inteligentnej szklarni IoT to przede wszystkim: czujniki temperatury i wilgotności powietrza, czujniki temperatury i wilgotności gleby, czujniki pH gleby, czujniki światła, kamery itp. Czujniki dzielą się również na przewodowe i bezprzewodowe według różnych konstrukcji. Inteligentny system kontroli Internetu przedmiotów zbiera dane za pośrednictwem czujników, takie jak temperatura i wilgotność powietrza, temperatura i wilgotność gleby, wartość pH gleby, natężenie światła, stężenie dwutlenku węgla itp., aby realizować monitorowanie w czasie rzeczywistym i inteligentną kontrolę środowisko szklarniowe.

4. Kontroler

Kontroler inteligentnej szklarni Internetu przedmiotów składa się głównie z ogrzewania i wentylacji, nawadniania, chłodzenia oraz innych urządzeń i serwerów. Gdy system stwierdzi, że zebrane dane środowiskowe przekraczają wartość krytyczną, sterownik automatycznie uruchamia urządzenia do kontroli środowiska w celu kontroli środowiska w szklarni. Przeprowadź ogrzewanie, podlewanie, nawożenie, wentylację, chłodzenie itp., aby uzyskać automatyczną, inteligentną i precyzyjną kontrolę.

5. Władca

Na serwerze zainstalowany jest główny system inteligentnej szklarni IoT, który odpowiada za podsumowywanie, porównywanie i kontrolę zebranych danych środowiskowych.

Inteligentny system sterowania szklarnią

Inteligentny system sterowania szklarnią został zaproponowany w momencie, gdy zastosowanie Internetu Rzeczy staje się coraz bardziej powszechne, a zwłaszcza pojawienie się Top Agricultural Internet of Things. Na tej podstawie opracowano zestaw systemów sterowania i zarządzania nawadnianiem szklarni oraz monitoringiem środowiska.

System realizuje monitorowanie i sterowanie urządzeniami do nawadniania szklarni oraz nieprzerwane gromadzenie, porządkowanie, statystykę i rysowanie danych środowiskowych. Posiada interfejs zgodny z WINDOWS-em, doskonałe zarządzanie pamięcią oraz przyjazne i intuicyjne metody obsługi. Można monitorować aktualny stan każdej szklarni, w tym zbierać informacje o temperaturze i wilgotności powietrza, natężeniu oświetlenia, dwutlenku węgla, temperaturze gleby, wilgotności gleby, przewodności elektrycznej i innych parametrach, a także o stanie przełączania każdego urządzenia.

Parametry pracy każdej szklarni można ustawić, takie jak wilgotność gleby, temperatura gleby, przewodność, czas i inne parametry w szklarni, aby automatycznie kontrolować wartość docelową zaworu elektromagnetycznego i systemu nawożenia pompy wodnej itp. poprzez temperaturę powietrza, wilgotność powietrza, światło, dwutlenek węgla itp. Parametry do automatycznego sterowania wartością docelową szyberdachu, szyby bocznej, osłony przeciwsłonecznej wewnętrznej, osłony przeciwsłonecznej zewnętrznej, wentylatora, kurtyny mokrej, okna wychylnego na zewnątrz, urządzeń grzewczych, urządzeń nawilżających, generatora dwutlenku węgla, itp., a także czas otwierania/zamykania sprzętu itp.

Analiza kosztów inteligentnej szklarni

Struktura kosztów inteligentnych szklarni jest podzielona głównie na cztery główne pozycje: rama główna, materiały pokrywające, wyposażenie systemowe i koszty instalacji. Wśród nich główna rama oparta jest na szklarni o długości 100*50 metrów i wysokości 6 metrów. Koszt ramy głównej to około 100-120 juanów za metr kwadratowy. Im wyższa specyfikacja kłykcia, tym wyższy koszt ramy głównej.

Materiały pokrywające ogólnie odnoszą się do materiałów izolacyjnych na elewacji i górnej części szklarni. Materiały te po pierwsze wymagają dobrej przepuszczalności światła, a po drugie mają dobre właściwości termoizolacyjne. Inteligentne szklarnie zazwyczaj wykorzystują płyty PC lub szkło jako izolacyjne materiały pokrywające, a łączna cena materiałów pokrywających wynosi około 80-100 za metr kwadratowy. Wśród nich płyty PC zazwyczaj używają dwóch rodzajów 8 mm i 10 mm, a szkło może być jednowarstwowym hartowanym lub dwuwarstwowym szkłem izolacyjnym, a dwuwarstwowe szkło izolacyjne ma lepszy efekt izolacji termicznej.

Wyposażenie systemowe odnosi się głównie do wyposażenia funkcjonalnego, które realizuje każdy system w inteligentnej szklarni, takiego jak otwieranie okien, otwieranie boczne, mokra kurtyna, wentylator, oświetlenie i inne wyposażenie systemowe. Te urządzenia wahają się średnio od 80-150 na metr kwadratowy. , im wyższa konfiguracja, tym wyższy koszt. Wśród nich średni koszt inteligentnego systemu sterowania wynosi od 20-35 juanów za metr kwadratowy, a w regionie północnym należy dodać system ogrzewania. Koszt budowy systemu grzewczego wynosi od 35-60 juanów.

Opłata instalacyjna jest również dużą pozycją w kosztach inteligentnej szklarni. Ze względu na złożoną instalację inteligentnych szklarni i wysokie wymagania dotyczące procesu instalacji akcesoriów i wyposażenia systemowego, okres budowy inteligentnych szklarni jest najdłuższy, a debugowanie sprzętu systemowego najbardziej uciążliwe. Jednocześnie wysokość budynku inteligentnych szklarni jest na ogół zbliżona do 3-budynku piętrowego lub wyższego, co należy do operacji na dużych wysokościach, a ryzyko instalacji jest stosunkowo wysokie. Ogólnie rzecz biorąc, średni koszt instalacji inteligentnej temperatury waha się od 60-80 juanów za metr kwadratowy.

Podsumowując, średni koszt inteligentnych szklarni wynosi od 370-450 juanów za metr kwadratowy, a im więcej urządzeń systemowych, tym wyższy koszt.
